智能壓力控制器
一、 概述
智能壓力控制器是集壓力測量，顯示，輸出、控制于一體的智能數顯壓力測控產品。該產品為全電子結構，前端采用帶隔離膜充油壓阻式壓力傳感器，由高精度的A/D轉換，經微處理器運算處理，現場顯示，并輸出一路模擬量和兩路開關量。
該智能數字壓力控制器使用靈活，操作簡單，安全可靠。廣泛應用于水電，石油，化工，機械，液壓等行業，對流體介質的壓力進行現場測量顯示和控制。
二、 特點
◆100標準儀表安裝
◆4位LED顯示,無視值誤差.
◆控制點現場設定。
◆兩路控制點繼電器輸出
◆4~20mA標準信號輸出（可選）
三、 技術參數:
量程范圍 0~100MPa 精度等級 0.2%F.S.
過載能力 200% 壓力類型 表壓
穩定性 ≤0.1% /年 電源電壓 24VDC/220VAC
顯示方式 0.56"數碼管 顯示范圍 -1999~9999
響應時間 <30ms 環境溫度 -20℃~70℃
相對濕度 ≤80% 接口材質 304不銹鋼

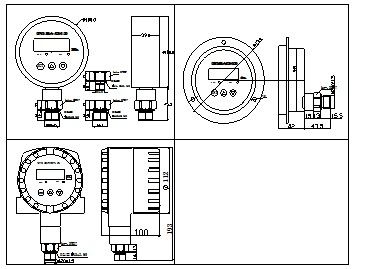

四、 外形尺寸
五、 安裝
5.1機械連接：
可以通過壓力管接頭(M20*1.5)（其他尺寸接頭可在訂貨時說明）直接裝在液壓管路上。在關鍵應用場合（如劇烈震動或沖擊），壓力管接頭可以通過微型軟管進行機械解耦。
注:量程小于100KPa時必須垂直安裝.
5.2電氣連接
為了防止電磁干擾的影響應注意以下事項：
●線路連接盡量短
●采用屏蔽線
●盡量避免直接接近引起干擾的用戶裝置或電器和電子裝置的接線
●若用微型軟管安裝，殼體必須單獨接地
六、 接線
紅V+ 黃V- 橙OUT+ 白OUT- 藍ON1 綠COM1 棕ON2 灰COM2
七、 設置功能
AL1H此值為開關1吸合值 AL1F此值為開關1釋放值
AL2H此值為開關2吸合值 AL2F此值為開關2釋放值
FILt此值為顯示濾波系數，防止因壓力波動導致顯示跳動。濾波系數越大，顯示越穩定，但越滯后。3~10可選
END 保存退出
注：開關點由吸合值和釋放值組態決定，吸合值大于釋放值時為上限報警輸出（常開功能），吸合值小于釋放值時為下限報警輸出（常閉功能）吸合值與釋放值的差值為開關點的回差。
例：要設定開關點1為上限報警輸出（常開功能）在4Mpa吸和，小于3.95Mpa斷開，；開關點2為下限報警輸出（常閉功能） 在10Mpa斷開，低于9.95Mpa吸和：
進入菜單：設定
AL1H=4.00 AL1F=3.95 AL2H=9.95 AL2F=10.00
●按下“SET”鍵 ●顯示“LOCK” （提示輸入密碼）
●按▲或▼鍵輸入密碼“1”，●按下“SET”鍵確認
●按▲或▼鍵上翻或下翻進行菜單選擇（AL1H、AL1F、AL2H、AL2F、END）
●按下“SET”鍵進入所選菜單?！癜础颞嬫I更改設置
●按下“SET”鍵確認，若需要，再用▲或▼鍵選擇其他菜單進行修改。
●修改完成后選擇“END”，按“SET”鍵確認保存退出
●若30秒無鍵按下，則自動退出設置狀態，但是不保存所修改的數據。
八、 使用須知:
? 儀表儲藏與使用適宜在環境溫度為-20℃~70℃,現對濕度小于80%的場合.
? 儀表接頭在連接管路時應同心平服.
? 儀表連接電源時應參照5.2電氣連接進行操作,在確認操作無誤后方可接通電源進行運行.
? 拆卸儀表時，不可對儀表殼體施力。
